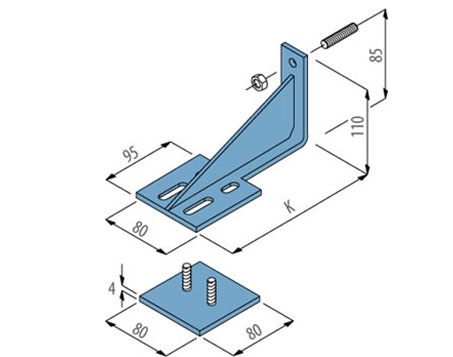

Кронштейн GSP – рядовой кронштейн для кирпичных перемычек. Применяется как дополнительный элемент при проемах более 2 m.
КРЕПЛЕНИЕ
Навесные кронштейны крепятся к бетону с помощью химического анкера, состоящего их клеевой капсулы и резьбовой шпильки из нержавеющей стали.
При больших проемах (>2 m) возникает опасность прогиба и, даже, разрушения перемычки. Воизбежание этого применяются навесные кронштейны GSP. Они крепятся к железобетонной перемычке несущей стены, а свободный конец заводится в горизонтальный шов между первым и вторым рядами кладки. Таким образом нагрузка от облицовочной кладки через кронштейны передается на несущую конструкцию. Количество навесных кронштейнов GSP и их распределение над проемами расчитывается для каждого случая отдельно.
Монтаж кирпичной перемычки более 2м с применением навесных кронштейнов GSP
|
|
|
|
|
|
Сооружение опалубки |
Хомуты SK 50-40 в
каждом вертикальном шве первого ряда |
Соединение арматуры Murfor RND/Z-50 с нижней частью навесного кронштейна GSP |
Арматура Murfor RND/Z-50 с пластиной заводится в пазы на хомутиках. Арматура выходит за грани проема не менее 250 мм в обе стороны |
|
|
|
|
|
|
Крепление навесного
кронштейна GSP |
Второй ряд кладки |
В кирпиче над кронштейном вырезается полость, которую, после установки, заполняют раствором |
Арматура Murfor RND/Z-50 во втором и третьем рядах кладки. Далее по высоте 1 арматура каждые
300...500 мм |
|
| Опалубка демонтируется через 2 недели |
|
Марка | F kN | a mm. | K mm. |
|---|---|---|---|---|
| GSP-110 | 1.5 | 20-55 | 119 | |
| GSP-180 | 1.5 | 90-125 | 189 | |
| GSP-210 | 1.5 | 120-155 | 219 | |
| GSP-230 | 1.5 | 140-175 | 239 | |
| GSP-245 | 1.5 | 155-190 | 254 | |
| GSP-260 | 1.5 | 170-205 | 269 | |
| GSP-275 | 1.5 | 185-220 | 284 | |
| GSP-300 | 1.0 | 210-245 | 309 | |
| Толщина металла | 4mm. | |||
| Нержавеющая сталь, по EN-10088-1 | 1.4301/1.4401 | |||
