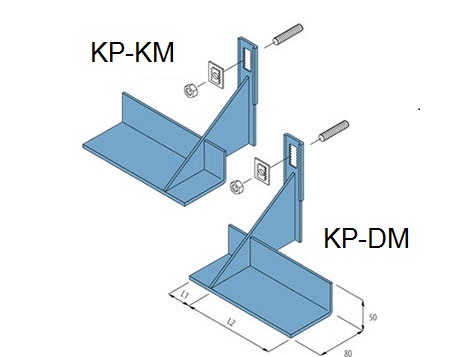

Кронштейны KP-DМ и KP-KМ правый и левый конечные кронштейны, допускающие подвешивание нижнего ряда кладки. При монтаже производится регулировка по высоте до 21 мм., что предусмотрено конструкцией кронштейна.
Кронштейны KP-DМ и KP-KМ правый и левый конечные кронштейны, допускающие подвешивание нижнего ряда кладки. При монтаже
производится регулировка по высоте до 21 мм., что предусмотрено конструкцией кронштейна.
Навесные кронштейны крепятся к бетону с помощью химического анкера, состоящего их клеевой капсулы и
резьбовой шпильки из нержавеющей стали.
Кронштейны предназначены для несения нагрузки на краях кладки, например, по
обеим сторонам проема. Крепление кронштейнов к железобетонному основанию допускается не ближе 130 мм от края
железобетонной конструкции. Использование кронштейнов допустимо лишь в ряду, совместно с другими кронштейнами. При
значительных эксцентрических нагрузках взамен кронштейнов KP-DМ(KМ) следует применять двойные кронштейны KP-2D(2K)).
 |
|||||
| Марка |
F kN |
L1 mm. |
L2 mm. |
a mm. |
K mm. |
| KP-DM(KM)-160-140 |
3.5 |
40 |
140 |
75 |
160 |
| KP-DM(KM)-180-140 |
3.5 |
40 |
140 | 95 |
180 |
| KP-DM(KM)-210-140 |
3.5 |
40 |
140 | 125 |
210 |
| KP-DM(KM)-230-140 |
3.5 |
40 |
140 | 145 |
230 |
| KP-DM(KM)-245-140 |
3.5 |
40 |
140 | 160 |
245 |
| KP-DM(KM)-260-140 |
3.5 |
40 |
140 | 175 |
260 |
| KP-DM(KM)-275-140 |
3.5 |
40 |
140 | 190 |
275 |
| KP-DM(KM)-300-140 |
3.0 |
40 |
140 | 215 |
300 |
| Толщина металла |
4 mm. |
||||
| Нержавеющая сталь, по EN-10088-1 |
1.4301/1.4401 |
||||
| D – Правый, K – Левый, M – Усиленный |
