Кронштейн КР-М – один из основных элементов навесного кирпичного фасада. В опорной пластине кронштейна имеются отверстия, с помощью которых к кронштейну можно подвесить один ряд кирпичной кладки, кирпичные перемычки заводского изготовления или сборные элементы фасада.
Навесные кронштейны крепятся к бетону с помощью химического анкера, состоящего их клеевой капсулы и
резьбовой шпильки из нержавеющей стали.
Кронштейны крепятся к каркасу здания. Кронштейны КР-М в одном ряду могут
чередоваться с кронштейнами КР. В этом случае первый ряд облицовочной кладки может находиться ниже уровня кронштейнов.
На кронштейны укладывается второй ряд кирпичей. Поверх кирпичей в раствор размещается арматура Murfor или BAUT.
Следующие 2 ряда кладки также армируются. Таким образом формируется армокаменный пояс, лежащий на кронштейнах, служащий
основанием для вышележащей кладки. Высота облицовочной кирпичной кладки зависит, в первую очередь, от веса кладки, а
также от принятого конструктивного решения. В том случае, когда несущая конструкция, к которой крепятся кронштейны,
опирается на фундамент, высота кладки не должна превышать 2 этажей. В случае крепления кронштейнов к консольной
конструкции - высота кладки не должна превышать 1 этажа.

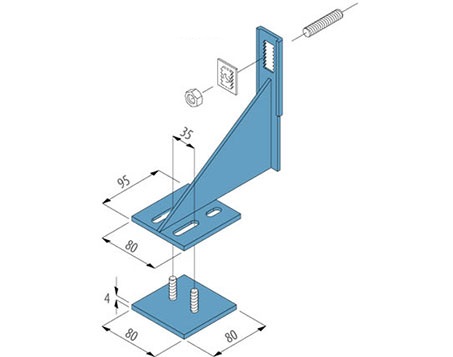

Вариант монтажа кронштейна КР-М с нижней пластиной
|
Марка | F kN | a mm. | K mm. |
|---|---|---|---|---|
| KP-M-160 | 3.5 | 65-95 | 160 | |
| KP-M-180 | 3.5 | 85-115 | 180 | |
| KP-M-210 | 3.5 | 115-145 | 210 | |
| KP-M-230 | 3.5 | 135-165 | 230 | |
| KP-M-245 | 3.5 | 150-180 | 245 | |
| KP-M-260 | 3.5 | 165-195 | 260 | |
| KP-M-275 | 3.5 | 180-210 | 275 | |
| KP-M-300 | 3.0 | 205-235 | 300 | |
| Толщина металла | 4 mm. | |||
| Нержавеющая сталь, по EN-10088-1 | 1.4301/1.4401 | |||
