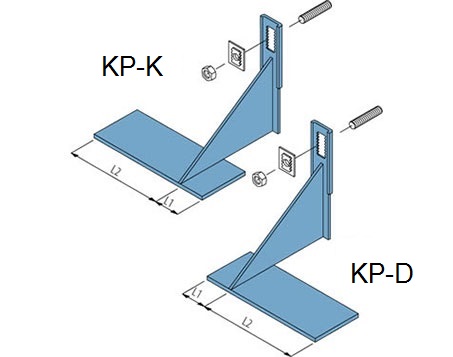

Кронштейны KP-D и KP-K правый и левый конечные кронштейны. При монтаже производится регулировка по высоте до 21 мм., что предусмотрено конструкцией кронштейна.
Кронштейны KP-D и KP-K правый и левый конечные кронштейны. При монтаже производится регулировка по высоте до 21 мм., что предусмотрено конструкцией кронштейна.
Навесные кронштейны крепятся к бетону с помощью химического анкера, состоящего их клеевой капсулы и резьбовой шпильки
из нержавеющей стали.
Кронштейны предназначены для несения нагрузки на краях кладки, например, по обеим сторонам
проема. Крепление кронштейнов к железобетонному основанию допускается не ближе 130 мм от края железобетонной
конструкции. Использование кронштейнов допустимо лишь в ряду, совместно с другими кронштейнами. При значительных
эксцентрических нагрузках взамен кронштейнов KP-D(K) следует применять двойные кронштейны KP-2D(2K).
 |
|||||
| Марка |
F kN |
L1 mm. |
L2 mm. |
a mm. |
K mm. |
| KP-D(K)-160-140 |
3.5 |
40 |
140 |
75 |
160 |
| KP-D(K)-180-140 |
3.5 |
40 |
140 |
95 |
180 |
| KP-D(K)-210-140 |
3.5 |
40 |
140 |
125 |
210 |
| KP-D(K)-230-140 |
3.5 |
40 |
140 |
145 |
230 |
| KP-D(K)-245-140 |
3.5 |
40 |
140 |
160 |
245 |
| KP-D(K)-260-140 |
3.5 |
40 |
140 |
175 |
260 |
| KP-D(K)-275-140 |
3.5 |
40 |
140 |
190 |
275 |
| KP-D(K)-300-140 |
3.0 |
40 |
140 |
215 |
300 |
| Толщина металла |
4 mm. |
||||
| Нержавеющая сталь, по EN-10088-1 |
1.4301/1.4401 |
||||
| D – ПРАВЫЙ, K – ЛЕВЫЙ |
